敬告客户
警告:重要的安全说明;必须按照说明书要求使用以保证安全;保存好说明书备用;
您在安装使用前请详细阅读本说明书,严格按照说明书中的要求安装调整,安装调试、维修及保养必须由有资历或有上岗证的专业人员进行,经常检查设备是否存在不平衡、异动、异响状况以及电器电缆、安装器件是否由磨损、损坏迹象,如果需要修理或调整,则不要使用,否则将影响卷帘电机的正常使用寿命、门帘升降的平稳性及安全性,若有疑问,请与我公司联系。
安全注意事项:
*卷门机安装应请专业人员,安装时应切断电源,安装后通电调试时人应远离运行中的卷门。
*卷门机应水平安装,门帘卷轴应同心、水平、帘片无滞卡现象;
*卷门机必须可靠接地,以防触电,接地螺丝装在链轮支架板或电器控制盒上;
*调节链条下垂度在3-6mm之间(在转轴未挂门帘前调整);
*严禁提拧电机引线套管;
*卷门机供电外接电源线截面面积不小于1平方毫米,配有防触电及空气开关,并按建筑电气施工标准布线安装;
*禁止靠近运行中的卷门;
*当操作自动关断开关时,应确保其他人员远离;
*严禁将本机安装在有易燃易爆物品的区域内;
*特别注重防潮湿、雨淋,避免卷门机电器短路,导致电机烧毁,引发安全事故;
*对卷门机进行清洁或维护保养时,请专业维修人员,并切断电源;
*1500KG(含1500KG)以上电机应安装在无人的地方或人员稀少的地方;
*当门升到最高高度静止时,人员或物体禁止停滞在门的下方,应快速通过,以确保安全。
*安装调试后链条滚子需适当加润滑油,以后每半年加一次润滑油;
*手拉链条严禁私自加长,以免刹车失灵造成安全事故。
序言
本产品可用于左右两种安装形式,需与防火卷帘控制器配套使用,方可实现卷帘电机的正常上下运转及控制。
一:工作环境及工作条件;
1、工作环境≦55C。
2、相对湿度≦95%。
3、短时间工作制。
二:产品特点:
*造型美观,结构先进,马力强劲;
*采用进口电器元件,安全稳定;
*噪音低,震动小,功耗少;
*重量轻,体积小,安装方便,寿命长,性能可靠;
*停电时手动操作方便;也可配储电装置;
*可配遥控装配,实现远距离操作;
*具有电机运行热保护装置。
三:电动卷门机主要规格及技术参数
型号 |
额定功率 |
额定输出转矩(N.m) |
额定提升力 |
额定输出转速(r/min) |
******提升高度 |
使用链号 |
主机重量 |
220V 50Hz |
|||||||
新300-1P |
360 |
168 |
300 |
5 |
6 |
08B |
7.4 |
600-1P |
480 |
412 |
600 |
6 |
6 |
10A |
11 |
800(轻)-1P |
520 |
550 |
800 |
6 |
6 |
10A |
11 |
800-1P |
690 |
647 |
800 |
4.2 |
7 |
10A |
16 |
1000-1P |
720 |
809 |
1000 |
3.6 |
9 |
10A |
16 |
1300-1P |
750 |
1401 |
1300 |
5.4 |
9 |
12A |
21.5 |
1500-1P |
780 |
1617 |
1500 |
4.7 |
12 |
12A |
21.5 |
380V 50Hz |
|||||||
1300-3P |
520 |
1401 |
1300 |
5.4 |
9 |
12A |
22 |
1500-3P |
550 |
1617 |
1500 |
4.7 |
12 |
12A |
22 |
2000-3P |
970 |
2450 |
2000 |
3.6 |
12 |
16A |
29 |
DC24V |
|||||||
JMJ168-DC-TYZ300 |
200 |
168 |
300 |
5.5 |
6 |
08B |
6.5 |
JMJ412-DC-TYZ600 |
250 |
412 |
600 |
6 |
6 |
10A |
9 |
JMJ647-DC-TYZ800 |
300 |
647 |
800 |
4.2 |
7 |
10A |
10.5 |
JMJ809-DC-TYZ1000 |
360 |
809 |
1000 |
3.6 |
9 |
10A |
14.5 |
四:安装与调试
1.产品统一按右安装方法制造(从屋内向外看),若左安装须将制动壳体四个锁紧螺钉放松,即旋转手拉链的壳体180度后得重新锁紧。
2.链轮支架板可按具体需要水平安装或在0-45度范围内选择安装固定。当链轮支架板不为水平安装时,应旋转制动壳体使环形手拉链条自然垂直向下,同时特别注意壳体与电机端盖结合处的配合,确定没有间隙后,将四个螺钉拧紧,避免拧力过大而壳体裂纹,影响刹车效果。

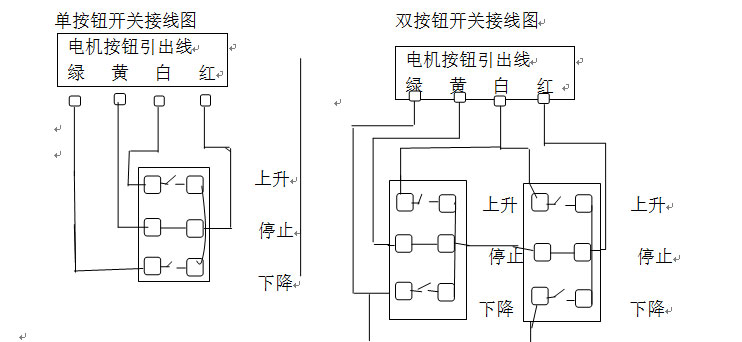

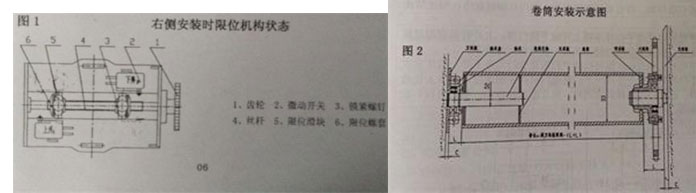

3.注意三相电源相序不许接反,当上升变为下降时应立即停机,调好相序,方可正常使用,如果您使用临时电源安装调试,必须避免与正式供电电源相序错按。正确的是当按下白色线上升按钮时电机应以逆时针(从底脚投视小链轮)门帘上升方向转动,限位机构方能动作。详见图1。否则会引起卷帘失控冲顶,严重损坏。
4.调试
试机前应先松开限位机构的锁紧螺钉序号3,然后用手拉动环形链使门帘离地面1米左右,先试上.停.下按键,观察卷门升.停.降各功能是否灵敏可靠,若正常即可将门帘上升或下降到您确定位置后旋动限位螺套序号6,调整碰至微动开关滚轮序号2听到“滴达”声后,拧紧锁紧螺钉序号3,反复调试使限位达到******位置时,再将锁紧螺钉用手指用力旋紧即可。
五:使用须知:
按“上”“下”按键时,如果无动作,必须立即按中间“停”键切断电源,以免烧毁电机。操作关闭门帘之前,应先检查门帘下方是否有阻碍物,若有必须清理干净,卷门启闭过程中,门下禁止通行。停电时可使用手拉环形链上升或下降门帘,上升时切忌超过原限定高度,以免来电时过挡而失控,使电机运行冲顶。停电时关闭卷门也可拉动手拉钩时要拉一下停一下,避免门帘产生加速度,速度太快损坏门帘。在卷门即将接近全闭时,应立即放松拉钩,然后再拉一次达到全闭。
六、故障分析及排除:
故障情况 |
分析 |
排除 |
操作不动作但遥控器有动作 |
电机桥整流击穿,或遥控器保险丝烧坏 |
更换整流与遥控器保险丝 |
只上不下或只下不上 |
1.单边动作,如刹车有动作 2.单边动作,如刹车没动作。 |
1.刹车有动作,继电器坏掉,更换继电器 2.刹车没动作按钮线或遥控线脱落,接好线。限位线与限位开关开路,更换限位开关或接好限位线 |
由声音而不动作 |
刹车线圈烧掉 |
更换刹车线圈 |
按下行是下行,按上行也是下行 |
按上行正常下行。 按上行门向下滑行 |
电容坏了,更换电容。 马达线断了,更换马达 |
电机运转后,门帘有下滑 |
拉杆卡到壳体 刹车片磨损 |
把后盖锁正不让拉杆碰到壳体 把刹车片拆开加上调整垫片。 |
电机运转后一会儿自动停止 |
电源接触不良或电压过低 |
检查电源 |
电机操作时点动工作 |
手动按钮没反应,遥控手柄点动 遥控手柄与手动按钮都点动 |
遥控器保险丝断了或遥控器线绿色线断了,更换保险丝或接线 按钮线红色线与继电器连接断了,接好线 |
电机一插上电源自动动作 |
碰到限位开关不停,继电器触点熔合 碰到限位开关会停,按钮线碰一起或遥控手柄按钮碰到。 |
更换继电器 检查按钮线和遥控手柄按钮 |
七、选型计算公式:
机型扭矩=门帘总重量GX卷轴半径RX9.8Xn
G=长X宽X门材公斤/m2(参见附表)、n一般取1.1-1.2
(附表)
材质 |
铝合金 |
网门 |
塑钢 |
不锈钢 |
防火门 |
KGXm2 |
5-6 |
12 |
8-14 |
10-18 |
25-36 |
八、卷门卷筒:
卷门卷筒需根据门洞跨距,门帘自重,计算卷筒外径与壁厚,其撓度应≦1/400.否则管轴弯曲过甚,运行不平稳,扭矩递增,易导致电机超负荷,寿命短,直至损坏电机转轴齿牙。
九:随机附件:
1、支架板1件,2、大链轮(含联轴节)1件,3、滚子链条1条,4、卷筒芯轴1支,5、轴承.轴承座1套,6、传动板1片,7、支承板2片,8、按钮开关1个,9、不锈钢开关盒1套。
十:保质期:
卷门机发运日起壹年内,质量实行三包。超期负责维修服务,优惠供应配件。
十一、供选购配套件
1、无线电遥控器
2、UPS储电装置AT型(220V)
十二、产品质量保修卡
产品名称:电动卷门机
型号:300∆400∆600∆800∆1000∆1300∆1500∆2000∆(kg)
交直流300∆交直流600∆交直流800∆交直流1000∆(kg)
产品编号: 出厂日期:2018∆2019∆2020∆2021∆2022∆ |
|||||
1月 |
2月 |
3月 |
4月 |
5月 |
6月 |
7月 |
8月 |
9月 |
10月 |
11月 |
12月 |
本公司郑重承诺:对所有售出产品实行“三包”,保修期为壹年,并提供十年质量跟踪服务!
本产品普通卷门机按Q/ZTYJ01标准执行检验合格,准予出厂
销售热线:86-596-2665289 2666133
邮 箱:ty@fjzzty.com sales@fjzzty.com
地 址:福建省漳州市金峰工业开发区二道5-1号
